建筑消防設施調查測試內容操作手冊之自動噴水滅火系統
建筑消防設施調查測試內容操作手冊

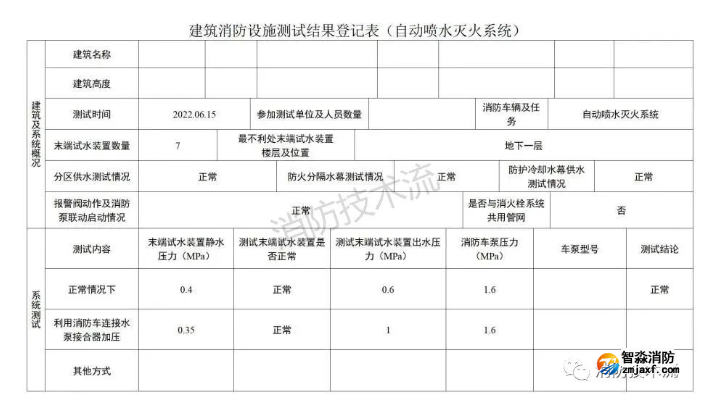

自動噴水滅火系統 測試科目一 正常情況下最不利處末端試水裝置流量和壓力； 一、訓練目的 通過測試, 使滅火救援人員熟悉自動噴水滅火系統管網組成。 二、調查熟悉 消防站指戰員在轄區單位技術人員引導下實地調查閥門位置情況，其中包括末端試水閥、區域供水閥門和報警閥，可開啟放水閥和末端試水裝置進行測試，選擇最不利處末端試水裝置查看進水壓力、測試流量；查看供水情況，包括分區、管徑、流量、壓力；查看是否與消火栓系統共用管網。 三、測試場地器材設置 選定一某100米以上高層建筑，在消防泵房入口前15m處標出起點線，在起點線處放置，記錄本一份，手持電臺3部，一名指揮員，一名火場文書，一名操作員，著個人防護裝備全套，在起點線后站一列橫隊。 四、操作程序 聽到指揮員“開始”的口令后，火場文書和操作員到達最不利末端試水裝置，向指揮員報告； 聽到“開始操作”的口令后 一號員開啟放水閥向指揮員報告； 火場文書查看末端試水裝置靜水壓力、測試流量并進行記錄向指揮員報告； 聽到收操的口令后 一號員關閉放水閥； 二號員關閉試水裝置；帶隊跑至起點線成一列橫隊。 測試科目二 報警閥動作及消防泵聯動啟動； 一、訓練目的 通過測試, 使滅火救援人員熟悉自動噴水滅火系統管網組成, 掌握停泵狀態下，利用消防車通過水泵接合器向噴淋管網加壓供水的方法, 測試噴淋管網流量和壓力變化情況。 二、調查熟悉 消防救援站滅火救援人員在轄區單位技術人員的引領下，在建筑物外圍尋找水泵接合器位置，實地調查水泵接合器數量，最低進水壓力和分區情況，檢查進水口管徑單向閥和閘閥的設置，開啟情況；隨后在技術人員的引領下所有人員乘坐電梯到達最不利樓層尋找到末端試水裝置的位置，檢查試水閥情況。 三、測試場地器材設置 選定一某100米以上高層建筑，在建筑入口前15m處標出起點線，在起點線后停放大功率水罐消防車一臺，準備80mm水帶2盤，記錄表一份，消防扳手一個，手持電臺4部；一名指揮員，一名駕駛員，一名火場文書，2名操作員，著個人防護裝備全套，在起點線后站一列橫隊。 四、操作程序 聽到“開始操作”的口令后 駕駛員鋪設2盤水帶連接水罐消防車至水泵接合器后，向指揮員報告； 火場文書跑步至消防車水泵儀表盤前記錄出水壓力后向指揮員報告； 一、二號員一同到達末端試水裝置前，一號員記錄末端試水裝置靜水壓力后向指揮員報告； 聽到“開啟末端試水裝置”的口令后，二號員開啟末端試水裝置試水閥，一號員記錄流量和壓力變化情況并向指揮員報告； 聽到“駕駛員開始供水1.0Mpa”的口令后，駕駛員發動車輛加壓，1號員觀察末端試水裝置壓力變化并向指揮員報告，火場文書做好記錄； 聽到繼續加壓至1.2Mpa的口令后，駕駛員加壓至1.2Mpa，一號員觀察末端試水壓力變化并向指揮員報告，火場文書做好記錄； 測試消防泵聯動啟動，在以上操作完畢情況下關閉末端試水裝置水閥后再打開等5min觀察是否聯動啟泵，并記錄。 聽到收操的口令后，駕駛員停止加壓，熄滅發動機，火場文書關閉個出水口和消防車后蓋，二號員關閉末端試水閥和一號員一同回到起點線，站成一列橫隊。指揮員進行講評。 測試科目三 防火分隔水幕、防護冷卻水幕供水管線及供水措施。 一、訓練目的 通過測試, 使滅火救援人員熟悉自動噴水滅火系統管網組成, 掌握掌握防護冷卻系統操作措施。 二、調查熟悉 消防救援站滅火救援人員在轄區單位技術人員的引領下，在建筑物內部實地調查水幕噴頭、雨淋報警閥組或感溫雨淋報警閥情況，檢查噴頭設置高度，了解掌握噴水強度、噴頭間距及噴頭濺水盤與防火分隔設施的水平距離，查看防火分隔水幕尺寸等情況。 三、測試場地器材設置 選定一某100米以上高層建筑，在該建筑入口前15m處標出起點線，在起點線處放置，記錄本一份，手持電臺3部，1名指揮員，1名火場文書，2名操作員，著個人防護裝備全套，在起點線后站一列橫隊。 四、操作程序 聽到“開始操作”的口令后 測試方法1手動測試 一號員跑步至消防控制室向指揮員匯報； 二號員到達指定區域的防火分隔水幕、防護冷卻水幕向指揮員匯報； 聽到“開始操作”的口令后，一號員控制柜打開防火分隔水幕開關并向指揮部報告； 二號員在水幕開啟后查看防火分隔水幕情況后向指揮員報告，火場文書進行記錄； 測試方法2自動測試 一二號員到達指定區域的防火分隔水幕、防護冷卻水幕前觸發兩個感應探頭； 水幕開啟后查看防火分隔水幕情況后向指揮員報告，火場文書進行記錄； 聽到“收操”的口令后，一號員關閉閥門，各號員跑步至起點線處成一列橫隊。 指揮員進行講評。 六、判定標準 （一）正常情況下最不利處末端試水裝置流量和壓力； 分別開啟系統中的每一個末端試水裝置和試水閥，水流指示器、壓力開關等信號裝置的功能應均符合設計要求。濕式自動噴水滅火系統的最不利點做末端放水試驗時，自放水開始至水泵啟動時間不應超過5min。 （二）報警閥動作及消防泵聯動啟動； 報警閥組的驗收應符合下列要求： （三）防火分隔水幕、防護冷卻水幕供水管線及供水措施。 設計參數 1）防火分隔水幕 防火分隔水幕系統的設計基本參數應符合下表的規定： 系統持續噴水時間不應小于系統設置部位的耐火極限要求。 防火分隔水幕的噴頭布置，應保證水幕的寬度不小于6m。采用水幕噴頭時，噴頭不應少于3排；采用開式灑水噴頭時，噴頭不應少于2排。同一組水幕中，噴頭規格應一致。 2）防護冷卻水幕 防護冷卻水幕系統的設計基本參數應符合下表的規定： 防護冷卻水幕的噴水點高度每增加1m，噴水強度應增加0.1L/（s.m），但超過9m時噴水強度仍采用1.0L/（s.m）。 系統持續噴水時間不應小于系統設置部位的耐火極限要求。 防護冷卻水幕的噴頭宜布置成單排，同一組水幕中，噴頭規格應一致。
1 報警閥組的各組件應符合產品標準要求。
2 打開系統流量壓力檢測裝置放水閥，測試的流量、壓力應符合設計要求。
3 水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴聲聲強不應小于70dB。
4 打開手動試水閥或電磁閥時，雨淋閥組動作應可靠。
5 控制閥均應鎖定在常開位置。
6 空氣壓縮機或火災自動報警系統的聯動控制，應符合設計要求。

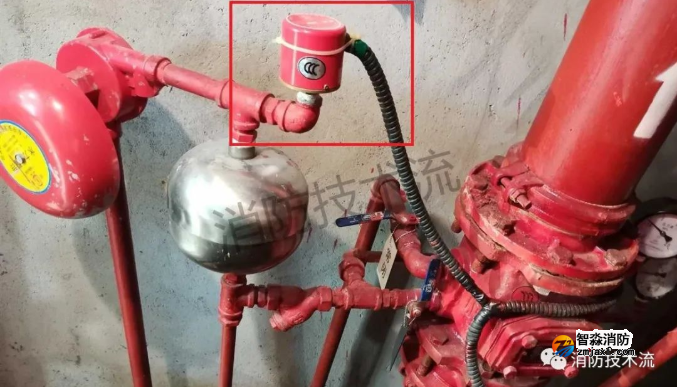

7 打開末端試（放）水裝置，當流量達到報警閥動作流量時，濕式報警閥和壓力開關應及時動作，帶延遲器的報警閥應在5-90s內壓力開關動作。
