定義與組成概述

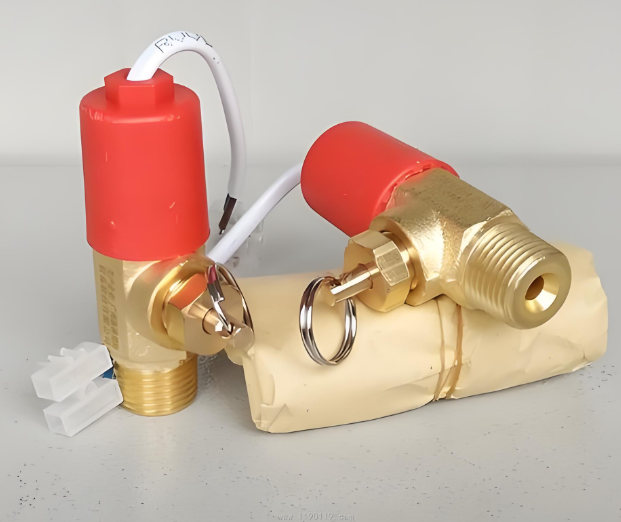

定義：氣體滅火信號反饋裝置是指在氣體滅火系統中用于實時采集、傳輸、顯示和記錄系統狀態與動作結果的電子或機電設備。其核心目的是將滅火系統各關鍵節點（如探測器、控制閥、氣體儲瓶、噴放電磁機構、排風裝置等）的狀態信息反饋給中央控制器或消防監控中心，并在必要時提供人工干預依據或聯動觸發信號。
主要組成：
傳感與檢測單元：煙感、溫感、火焰探測器、壓力傳感器、流量傳感器等。
執行狀態采集單元：電磁閥位置信號、釋放機構開閉狀態、儲瓶壓力與質量檢測模塊。
通信與顯示單元：總線模塊、繼電器輸出、LED/LCD顯示、蜂鳴器與聲光報警裝置。
記錄與存儲單元：事件記錄器、日志存儲、時間戳模塊。
聯動接口與遠程通訊單元：與樓宇監控系統（BMS）、消防聯動控制器、安防平臺、遠程監控中心的通信接口（如RS-485、MODBUS、TCP/IP等）。
工作原理與信號流程
氣體滅火信號反饋裝置的工作基于“檢測—判斷—執行—反饋—確認”這一閉環流程：
檢測階段：探測器檢測到異常（煙、溫度、火焰等）或人工發起滅火命令。
判斷與決策階段：氣體滅火控制器依據設定邏輯判斷是否滿足噴放條件，若滿足，則輸出釋放命令。
執行階段：電磁閥或機械釋放裝置被驅動，儲瓶開始釋放滅火劑，壓力和流量發生變化。
反饋階段：信號反饋裝置實時采集關鍵節點（閥門開閉、壓力下降、噴放持續時間、排風/防護門開閉狀態等）并將這些狀態反饋給控制器與監控中心。
確認與記錄階段：系統基于反饋信息確認噴放是否成功，記錄事件并根據需要觸發后續聯動（如切斷電源、關閉空調、打開排風、廣播疏散等）。
通過這一閉環流程，反饋裝置保證了滅火動作的可視化、可驗證以及可追溯性。
具體作用與價值
實時確認噴放動作是否成功：在釋放命令發出后，反饋裝置可以確認電磁閥是否開啟、儲瓶是否放氣，以及系統壓力與流量變化是否達到預期，從而判斷滅火劑是否真正進入保護區域。若發現異常，系統可立刻采取備用措施或報警。
防止誤動作與誤封閉：反饋裝置能提供多點冗余狀態信息（例如閥位反饋＋壓力反饋），減少誤報或誤噴的風險，并在誤操作時提供取消或中止依據。對于可能造成重大損失的場所（如帶電設備房、精密儀器室），這一點尤為重要。
執行后續安全聯動：噴放過程中需要多系統同步動作（例如切斷動力、電源隔離、通風系統關閉、自動門鎖定或打開等）。反饋裝置把噴放狀態信息回傳，作為聯動控制的條件，確保后續動作與滅火動作同步，保障人員、設備與環境安全。
事件記錄與責任追溯：反饋裝置記錄每一次探測、報警、釋放及反饋過程的時間及狀態，形成完整的事件日志。這些記錄對事后分析、責任認定、制度改進和法律合規具有重要價值。
遠程監控與管理：通過通信接口，反饋裝置可以將狀態上報至遠程監控平臺，便于運維人員實時監視、接收報警并遠程診斷問題，從而縮短響應時間、提高維護效率。
系統自檢與健康診斷：一些反饋裝置具備自檢功能，能夠定期檢測傳感器、線路、閥門驅動器等設備的健康狀態，提前發現潛在故障并提示維護，從而降低系統失效風險。
設計與配置要點
多重冗余與多點反饋：關鍵節點應采用多種不同類型的反饋（機械閥位開關、電氣接點、壓力傳感器等）以提高可靠性，避免單點故障導致誤判。
通信可靠性與安全性：在工業或關鍵任務場所，應采用抗干擾設計、備份通道（如雙總線或鏈路冗余）以及必要的加密與認證機制，防止信號丟失和惡意干預。
實時性要求：噴放決策與聯動動作對時間敏感，反饋裝置應保證低延時、高優先級的信息傳輸，以滿足及時判定與控制。
環境適應性：反饋裝置與傳感單元需適應高溫、濕度、腐蝕或粉塵等極端環境，并考慮電磁兼容（EMC）與防爆要求（在可燃?xì)怏w環境中）。
維護友好性：提供清晰的診斷指示、可替換的模塊化設計、便攜式校驗接口及日志導出功能，方便日常檢修與年檢。
兼容性與標準遵循：設計應符合相關國家與行業標準（如GB、NFPA、ISO等）以及地方消防規范，保證與其他建筑消防系統的互操作性。
在系統調試與維護中的作用
施工調試驗證：在系統安裝階段，反饋裝置用于驗證各執行機構的動作、氣體分布管路的完整性以及噴放的物理參數是否滿足設計要求。通過反饋信息，調試人員能夠精確識別管路泄漏、閥門卡滯或配氣比例異常等問題。
定期檢測與演練支持：在不實際釋放滅火劑的前提下，可利用反饋裝置模擬噴放、觸發聯動與記錄，從而進行功能性演練和設備檢查，保證系統長期處于良好可用狀態。
故障診斷與維護決策：當反饋裝置提示異常（如壓力恢復異常、閥位反饋不一致、通信中斷等），維護人員可依據詳細日志迅速定位故障點并制定維修計劃，從而減少停機時間與維修成本。
與其他系統的聯動與安全管理
與建筑消防控制系統（FACP/BMS）聯動：反饋裝置將實時狀態上傳至建筑消防報警系統，支持更高層次的集中監控與應急指揮。集中平臺可基于反饋信息發出疏散指令或啟動樓宇其他應急措施。
與電力與空調系統的協同：在噴放過程中，通常需要切斷配電、關閉空調與送風系統防止氣流帶走滅火劑，反饋裝置作為判定條件，確保這些系統在正確時間執行，以免影響滅火效果或危及人員安全。
與視頻監控與安全系統集成：結合視頻聯動，可在噴放前后自動切換攝像機畫面并記錄現場情況，供事后評估使用。反饋裝置的信息可觸發錄像保存策略，確保證據完整。
應用案例與典型場景
電子數據中心（IDC）：數據機房對滅火劑殘留與設備停機敏感。反饋裝置能在釋放前確認必要的預制動作（如斷電、關閉空調）已完成，并在釋放后確認滅火劑進入機柜空間，有助于減少誤噴并確保滅火有效性。
變電站與配電室：針對帶電設備的滅火系統，反饋裝置提供噴放確認與電源隔離狀態回饋，確保人員在噴放時不會誤入危險區并避免二次事故。
博物館、檔案館：珍貴文物與資料要求滅火動作精確、無殘留損害。反饋裝置記錄噴放數據，便于后期評估滅火劑對文物的影響并作為責任追溯依據。
工業生產線易燃區：在危險品存儲或生產區域，反饋裝置結合可燃?xì)怏w檢測與排風系統，實現噴放動作與人員撤離、泄壓動作的精確聯動，避免爆炸或二次事故。
風險與注意事項
誤報與誤判風險：若反饋裝置設計或校準不當，可能誤判噴放狀態或?qū)е侣?lián)動錯誤。因此，傳感器的選型、安裝位置與調試至關重要。
維護不到位導致失效：反饋裝置涉及多個傳感與執行點，若定期檢測、清潔與校驗不充分，會引發長期隱患。應建立嚴格的維護與巡檢制度。
兼容性問題：不同廠家的反饋裝置與控制器在信號定義與通信協議上可能存在差異，系統集成時需做好接口定義與兼容測試。
人員培訓不足：操作人員與維護人員對反饋信息的理解與應對措施必須熟練，否則即便裝置正常工作也可能因?yàn)槿藶檎`判而導致問題擴大。
氣體滅火信號反饋裝置是現代氣體滅火系統的“眼睛”和“耳朵”，在保障系統可靠性、實現安全聯動、提供事后責任追溯以及提高運維效率方面發揮著不可替代的作用。通過合理的設計、多重冗余、嚴格的安裝與調試、以及規范的維護管理，反饋裝置能夠顯著提升氣體滅火系統的整體性能與安全保障能力。
